Panou Bailey Steel Bridge

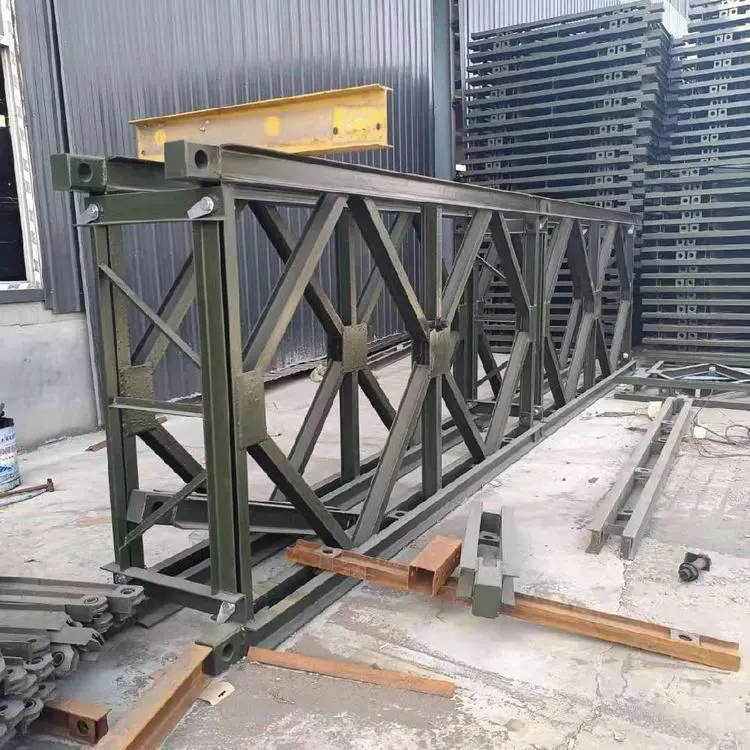

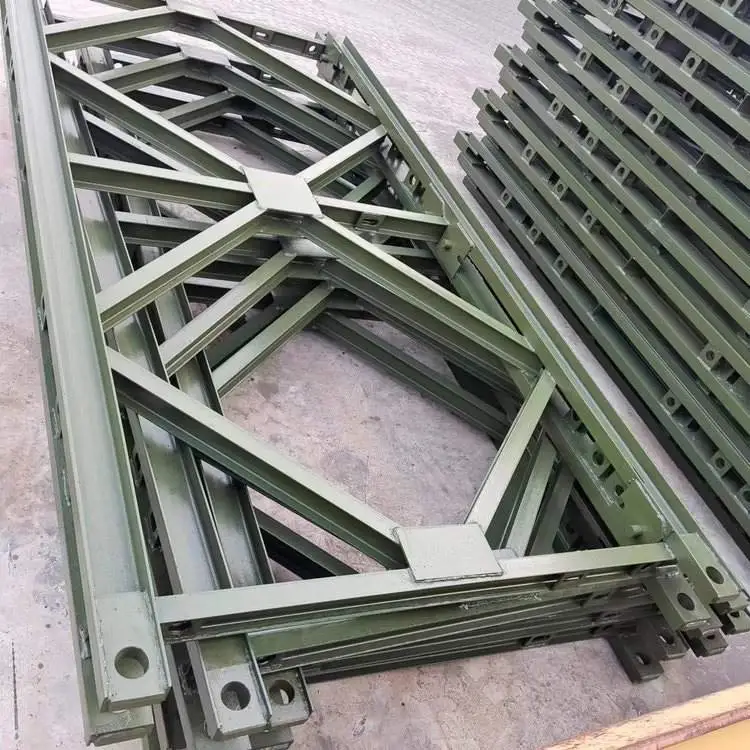

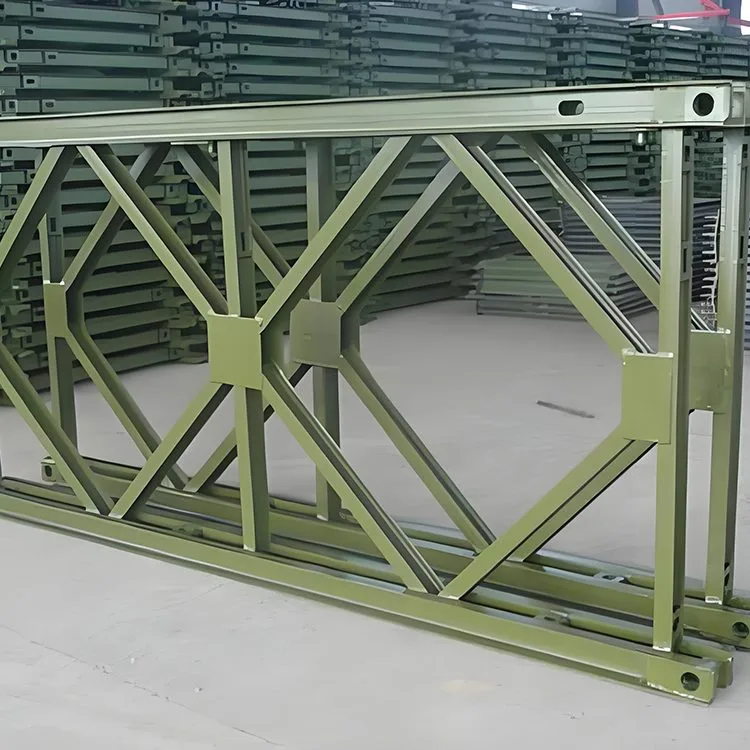

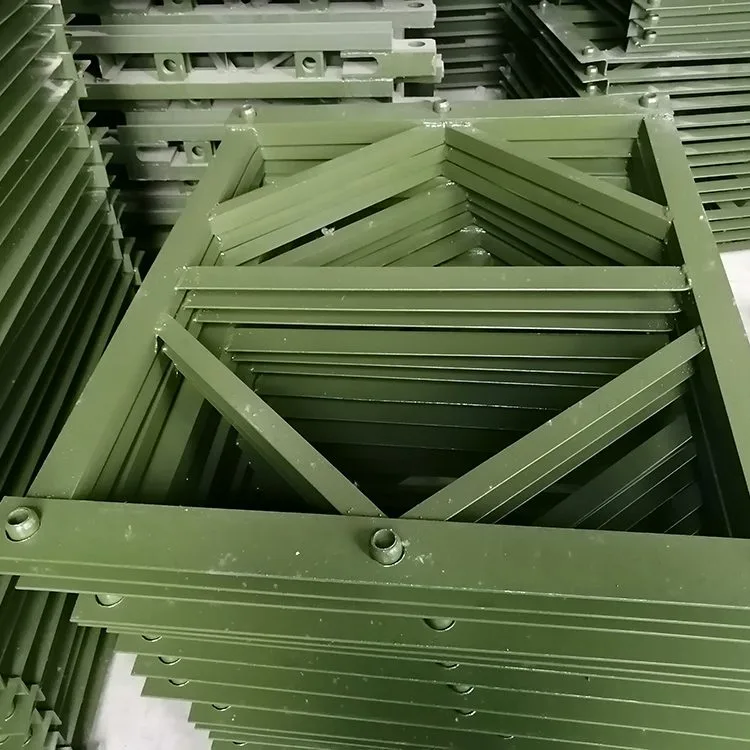

Panoul Bailey Steel Bridge este de obicei sudat cu coarde superioare și inferioare, componente verticale și componente diagonale. În partea de sus a coardelor superioare și inferioare, există conexiuni masculine și feminine, de obicei echipate cu găuri pentru știft pentru conectarea consolelor. Fiecare coardă este compusă din două oțeluri cu canale nr. 10 conectate spate la spate. Coarda inferioară are de obicei mai multe plăci de oțel cu găuri rotunde sudate pe ele. Găurile pentru șuruburi sunt situate în interiorul coardelor superioare și inferioare și sunt utilizate pentru conectarea coardelor de armare și a zăbrelei cu două straturi. Există patru găuri pentru șuruburi în interiorul coardei superioare, care sunt folosite pentru a conecta cadrul de susținere. Cele două găuri din mijloc sunt folosite pentru a conecta duble sau mai multe rânduri de ferme în cadrul aceleiași secțiuni transversale, iar cele două găuri de la ambele capete sunt folosite pentru conectarea secțiunilor transversale. Atunci când mai multe rânduri de secțiuni de pod Bailey sunt utilizate ca grinzi sau stâlpi, cadrele de susținere sunt folosite pentru a consolida îmbinările dintre secțiunile superioare și inferioare. În timpul procesului de construcție, etanșeitatea șuruburilor din fiecare secțiune a podului Bailey, starea de coroziune a componentelor și etanșeitatea știfturilor ar trebui să fie inspectate săptămânal, iar ajustările trebuie făcute după cum este necesar.

După ce panourile Bailey Steel Bridge sunt extinse și conectate, acestea pot fi plasate orizontal sau vertical ca grinzi sau stâlpi. În funcție de diferitele metode de asamblare, există două tipuri: coloane de cadru și coloane de turn. Când trei sau patru plăci de ferme sunt așezate paralel și conectate prin cadre de susținere, coloana formată este o coloană de cadru. Când patru panouri de fermă sunt plasate la 90 de grade unul față de celălalt și conectate prin colțuri și cadre de susținere, coloana rezultată este o coloană turn.

Scenarii de aplicare

Panoul de pod din oțel Bailey poate fi utilizat pentru poduri de autostradă, ansambluri de macarale tip portal, grinzi de ghidare, mașini de ridicare a podurilor, platforme de suspendare etc. Macarala tip pod combinată Bailey este asamblată cu componente prefabricate de pod din oțel pentru autostradă pentru cadrul portalului. Spațiul și înălțimea coloanei sunt reglabile pentru a se adapta la diferite locuri de lucru. Este aplicat pe scară largă în proiecte de construcții, cum ar fi autostrăzi, căi ferate, lucrări municipale, clădiri și conservarea apei, precum și în ridicarea și mutarea componentelor prefabricate în curțile de depozitare a construcției de poduri și transportul grinzilor mari lângă pilonii podului.
